五轴联动加工中心在汽车模具加工中的应用(上)

日期:2022-02-13 00:00:00 阅读:103

汽车工业中的大部分零部件的加工制造都离不开汽车模具的使用。汽车模具自身的加工质量、精度直接影响汽车部件的加工品质、加工效率及其使用寿命。五轴联动加工中心在曲面加工具有显著的优势,在汽车模具的应用能有高效的加工效率,而且还能提高工件的质量。以下,为五轴联动加工中心在汽车模具加工中的应用特点:

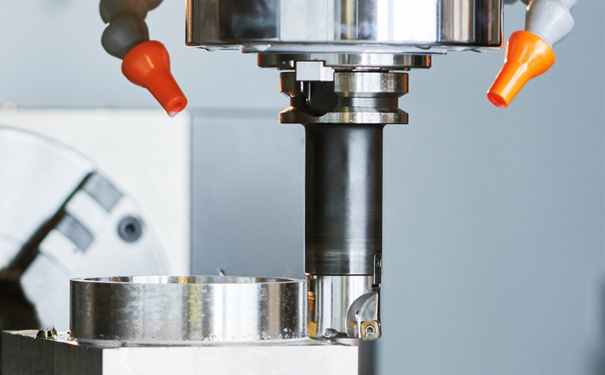

五轴联动加工中心

五轴联动加工中心


1.对深腔模具的加工



汽车模具制造的过程当中,加工深腔模具时如应用三轴加工中心,要想实现必须加长刀柄和刀具,但是利用五轴联动加工中心加工比较深与比较陡的型腔时,要想给模具加工创造较好的工艺条件可以通过工件或主轴头的附加回转和摆动,能够使刀具长度得到适当地缩短,从而杜绝刀具同刀杆以及型腔壁之间产生碰撞现象的发生,减少加工时刀具的抖动与破损,刀具的使用寿命得到延长,模具的表面质量和加工效率也大大提高。



2.模具侧壁的加工



对模具侧壁的加工,应用三轴加工中心刀具长度要比侧壁深度大,也是由侧壁深度来决定刀具长度的,若增加刀具的长度,其强度会明显降低,若刀具长度高于3倍径让刀现象便会发生,工件的质量将难以保证。如应用五轴加工中心对模具的侧壁加工,能利用主轴或是工件的摆动,使刀具与模具侧壁呈现出垂直的状态,铣模具侧壁时可以使用平面铣刀,这样可以提高工件质量并延长刀具的使用寿命。



3.模具较平的曲面加工



对模具较平的曲面加工时,三轴加工中心需用球刀精铣,获取好的表面质量,而这种情况下需要增加刀路,但球头刀刀具的中心旋转线速几乎为零,在模具加工时刀具损伤的程度较大,刀具的使用寿命会缩短,而模具表面质量也会变差。应用五轴联动加工中心加工较平的曲面,可以在工件上把刀具上成一定的角度再进行工件的加工,这样可以增加工件与球头刀间的相对线速,不但可以使刀具的使用寿命得到提高,工件表面质量也会大幅提高。



总之,在模具加工当中,应用五轴联动加工中心能避免刀具的干涉,可对普通的三坐标机床难以加工的复杂零件进行加工,对直纹面类模具的加工,可采用侧铣式一刀成型技术,加工的质量好,效率也高。对于立体型面,特别是大型的较平的表面加工时,可通过大直径端铣刀端接近大型表面来加工,走刀次数会减少,残余高度较小,加工效率和表面质量能够得到有效提高。对模具多个空间表面可一次装夹来进行多工序和多面加工,使得加工效率提高,还能够有效提高各个表面相互位置的精度。应用五轴联动加工中心对模具加工时,对于工件来说,刀具可始终处在最为有效的切削状态下,在某些加工场,能够采取大尺寸刀具来避开相互的干涉,这种刀具的刚性较好,加工精度与加工效率都能够得到提高。因此,五轴联动加工中心的加工适应性较广。
